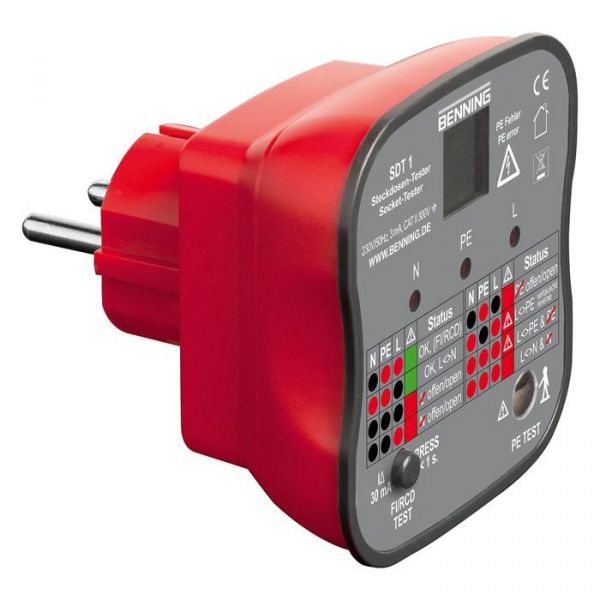

Benning SDT 1 Contactdoostester

BENNING SDT 1 Contactdoostester Snelle en eenvoudige test van de correcte aansluiting van wandcontactdozen, kabelhaspels en verlengkabels Bekabelingsfouten zoals ontbrekende PE-, N- en L-draden en omwisseling van L- en PE-draden worden weergegeven via LED's Vingercontact waarschuwt via een LCD-scherm op gevaarlijke aanraakspanning van de randaardeaansluiting (PE-contact) Testknop voor FI/RCD-uitschakeltest van de 30 mA aardlekschakelaar (RCD) Een gemakkelijk te begrijpen statustabel informeert over de correcte aansluiting (OK, groen) en de aard van de eventuele fout (rood) aan de WCD

• Aanduiding: 3 rode LED's voor N, PE, L en LCD display met waarschuwingssymbool "!" voor PE fout
• Spanningsbereik: 230 V AC ± 10 %
• Frequentiebereik: 50 Hz - 60 Hz
• Onderscheidingsdrempel PE-test: < 50 V AC t.o.v. aarde
• RCD teststroom: ca. 30 mA
• Stroomvoorziening: via testobject (geen batterijen nodig)
• Veiligheid: DIN EN 61010-1 en DIN EN 61010-2-033
• Meetcategorie: CAT II 300 V
• Afmetingen: 80 x 72 x 78 mm
• Gewicht: 70 gram
• Inclusief gebruiksaanwijzing

  De stekkerdoostester BENNING SDT 1 controleert de correcte aansluiting van beveiligde stekkerdozen en geeft bedradingsfouten aan via drie rode led-lampen. Een verwisseling tussen nulleiders (N) en beschermingsgeleider (PE) wordt echter niet herkend. De ingebouwde PE-TEST met aanraakelektrode waarschuwt via de LCD 1 voor een gevaarlijke aanraakspanning aan het PE-contact van de beveiligde stekkerdoos. Bovendien kan via de FI/RCD-TEST de uitschakelfunctie van een foutstroominstallatie 30 mA worden gecontroleerd. LED-weergave: - na het insteken van de stekkerdoostester in de beveiligde stekkerdoos moeten de PE-led en de L-led (buitengeleider / fase moet zijn verbonden met het rechtse contact van de beveiligde stekkerdoos) 2 of de N-led en de PE-led (buitengeleider / fase moet zijn verbonden met het linkse contact van de beveiligde stekkerdoos) 2 oplichten. Zie afbeelding 2, tabel, status: OK (groen). - indien een andere weergave 2 verschijnt overeenkomstig de tabel 3, status: niet OK (rood), dan moet de elektrische installatie meteen door een erkende elektricien worden nagekeken. PE-TEST: - raak vervolgens de aanraakelektrode 4 aan met de vinger en controleer het PE-contact. Dit moet aangeven dat er een gevaarlijke aanraakspanning is vastgesteld. Bij het aanraken met de vinger mag het pictogram “m” in de LCD 1 niet oplichten! - als het pictogram “m” in de LCD 1 toch oplicht, werd een gevaarlijke aanraakspanning (> 50 V) vastgesteld aan het PE-contact van de beveiligde stekkerdoos. In dat geval moet de elektrische installatie meteen worden gecontroleerd door een erkende elektricien. RCD-TEST: - druk kort (minder dan 1 seconde) op de knop FI/RCD-TEST 5 om de uitschakelfunctie van een voorgeschakelde foutstroominstallatie (IΔ = 30 mA) te controleren. - hiervoor moet de buitengeleider / fase aan het rechtse contact in de beveiligde stekkerdoor zijn vverbonden. Doet zich voor wanneer alleen de signaalleds PE en L branden. - de uitschakeling zorgt voor het oplichten van de signaal-leds PE en L
