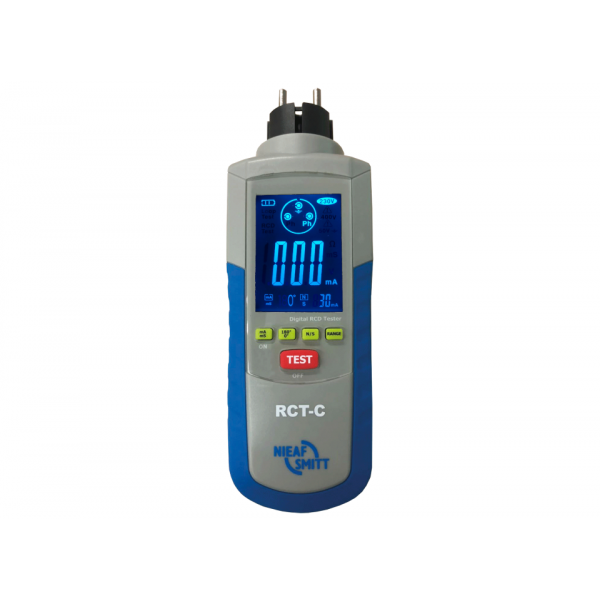

Nieaf-Smitt RCT-C Digitale RCD tester

De Nieaf-Smitt RCT-C aardlekschakelaartester is speciaal ontwikkeld om de aardlekschakelaar (ALS) compleet en conform de normen NEN 1010 en NEN 3140 te testen (ook selectieve ALS).

Metingen Nieaf-Smitt RCT-C aardlekschakelaartester

De Nieaf-Smitt RCT-C meet de volgende onderdelen van de aardlekschakelaar:

• Aanspreekstroom
• Aanspreektijd
• Aanraakspanning

Het is van groot belang om de aardlekschakelaar te testen. Zo wordt in de norm geschreven dat aardlekschakelaars en aardlekbeveiligingen dienen aan te spreken binnen 300 ms nadat de aardlekstroom boven de helft van de nominale aanspreekstroom is getreden. Bij een 30 mA aardlekbeveiliging houdt dit in dat binnen 300 ms nadat de aardlekstroom hoger is 15 mA, de netspanning automatisch afgeschakeld dient te worden.

Eigenschappen RCT-C Aardlekschakelaartester

De RCT-C kan prima eigenschappen overleggen:

• Testen van normalen en selectieve aardlekschakelaars
• Start van de meting op 0 of 180 graden
• Automatische spanningdetectie fase - aarde
• Teststroom van 10 - 30 - 100 - 300 - 500 en 650 mA
• Twee kleurig display met achtergrondverlichting

Waarom aardlekschakelaar meten?

Veelal wordt de aanvullende bescherming verkregen door toepassing van aardlekschakelaars. Indien aardlekschakelaars zijn vereist voor aanvullende bescherming, moet de doelmatigheid van de automatische uitschakeling van de voeding door de aardlekschakelaar worden gecontroleerd met behulp van geschikte beproevingsmaterieel volgens NEN-EN-IEC 61557-6 zie 61.3.1), waarmee wordt bevestigd dat wordt voldaan aan de relevante eisen in hoofdstuk 41. Door meting moet worden vastgesteld dat de aanspreekstroom en aanspreektijd van de aardlekbeveiliging de toegekende waarde niet overschrijden. De goede werking van de testknop mag pas na de metingen worden gecontroleerd. We kunnen de aardlekbeveiligingen onderscheiden in 5 verschillende type:

• Type AC, deze werkt alleen betrouwbaar bij sinusvormige fout stromen en mag sinds 1996 niet meer worden toegepast.
• Type A, is de opvolger van Type AC en werkt betrouwbaar bij sinusvormige foutstromen, aangesneden wisselstromen en een combinatie van eenzijdige stroompulsen en gelijkstroom.
• Type B, werkt naast foutstromen, genoemd bij Type A, ook bij niet pulserende foutstromen. Type B wordt veelal toegepast in industriële 110 V DC-netten en DC zonnestroom systemen.
• Type kortvertragend, heeft een tijdvertraging om onnodige uitschakeling bij kortstondige lekstroompieken te voorkomen, bijvoorbeeld bliksemontlading.

Type S (selectief). Waar aardlekbeveiligingen in serie moeten worden toegepast kan een selectieve aardlekschakelaar worden toegepast. De uitschakelkarakteristiek van de aardlekschakelaars zijn per type verschillend:

• Bij Type AC is de uitschakelkarakteristiek bij:
  • 0,5 I t=  mag niet uitschakelen
  • 1 I t= bij max. 30 mA
  • 2 I t= bij max. 60 mA
  • 5 I t= bij max 150 mA

• Bij Type A is de uitschakelkarakteristiek veel uitgebreider  maar over het algemeen is de maximale toegestane uitschakelstroom  1,4 I t= bij max. 42 mA
• Bij Type B mag men dezelfde uitschakelkarakteristiek van Type A aanhouden.
• Bij de selectieve aardlekschakelaar is de uitschakelkarakteristiek gelijk aan Type A maar dan met een tijdvertraging van 0,2 tot 0,5 seconde.

Installatie testers NIEAF SMITT
	IRT-C    Isolatie	RCT-C                    RCD	Instaltest XE Combinatie	Instaltest AT Automatisch
Isolatie weerstand	•		•	•
Aardlekschakelaar		•	•	•
Aardcircuitimpedantie			•	•
Netimpedantie			•	•
Aardleidingweerstand	200 mA		7 mA / 200 mA	7 mA / 200 mA
Aardverspreidingsweerstand			•	•
Soortelijke grondweerstand				•*
Spanning	•	•	•	•
Frequentie			•	•
Fase rotatie			•	•
Software inclusief			•	•
USB interface			•	•
