Sonel TDR-420 Time Domain Reflectometer

De Sonel TDR-420 is een draagbare Time Domain Reflectometer die is ontworpen om fouten in stroom-, telecommunicatie- en teletechnische kabels te identificeren en op te sporen. Deze reflectometer maakt het mogelijk om de lengte van de kabel te meten en de afstand tot schade of impedantie te bepalen in het bereik tot 6000 m in geleiders. Het kortste meetbereik van 7 meter en een dode zone van 0,6 meter maakt het mogelijk om schade te vinden op een zeer korte afstand van de plaats waar het apparaat is aangesloten. Twee cursors staan toe om de plaats van twee schades gelijktijdig te bepalen en geven de afstand tussen deze schades weer. Dankzij het 3,5-inch TFT-kleurenscherm met een resolutie van 320 x 240 pixels is de locatie van de schade nauwkeurig en zijn de resultaten gemakkelijker te interpreteren.

• Meetbereiken: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 6 km
• Nauwkeurigheid: 1% van het geselecteerde bereik
• Resolutie: ca. 1% van het geselecteerde bereik
• Snelheidsfactor (VoP): Instelbaar van 10 tot 99%
• Uitgangspuls: 5 volt piek tot piek in open circuit
• Uitgangsimpedantie: 25, 50, 75, 100, 120, 200 Ω
• Uitgangsimpedantie: 3 ns tot 3 μs (afhankelijk van bereik)
• Scansnelheid / modus: maximaal 3 scans / seconde (CONT) of single (ONCE)
• Toongenerator: 810 tot 1110 Hz
• Levensduur batterij: 8 uur
• Voeding: 4 x alkalinebatterijen 1,5 V type AA of 4 x oplaadbare batterijen NiMH AA
• Uitschakelen: selecteerbaar 1, 3, 5, 10, 15 minuten of uitgeschakeld
• Display: kleur 3,5 "LCD TFT, resolutie 320 x 240 pixels
• Spanningsbeveiliging: 400 V DC / 250 V AC
• Bedrijftemperatuur: -20°C tot +70°C
• Opslagtemperatuur: -30°C tot +80°C (bij een luchtvochtigheidsgraad van < 80%)
• Afmetingen: 220 x 98 x 58 mm (8,7 x 3,9 x 2,3 inch)
• Gewicht: 487 g
• Veiligheid: EMC: EN 61326-1
• IP67 (water / stofdicht)

In de doos:

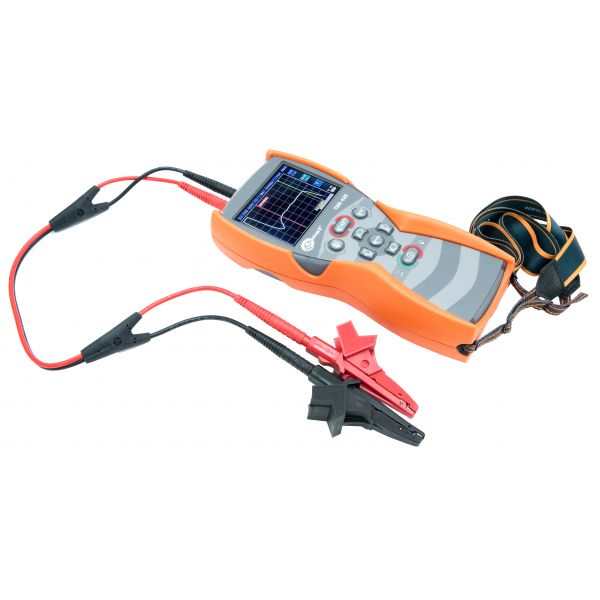

• Sonel TDR-420 Reflectometer
• Dubbeldraads meetsnoer 0,6 m
• Rode en zwarte krokodillenklem 1kV 20 A
• Draagriem M-1
• Draagtas M-6
• Batterijen 1.5V AA (4)
